◆ Produktoversigt

Konstrueret til ekspertise tilbyder dette kraftige-lodrette bearbejdningscenter uovertruffen stabilitet og præcision. Den er specialbygget- til at håndtere høj-bearbejdning til komplekse komponenter med-høj præcision.

◆ Nøglefunktioner

Overlegen stabilitet

Konstrueret til langsigtet-pålidelighed og vedvarende stabilitet, er maskinen designet med iboende bearbejdningsnøjagtighed som en kerneprioritet fra den allerførste plan.

Garanteret præcision

Z-aksen er udstyret med et avanceret bremsemotorsystem. Dette sikrer enestående balance og hurtig reaktion under kørsel med høj-hastighed og opretholder konstant bearbejdningsnøjagtighed til enhver tid.

Optimeret strukturel integritet

Ved at bruge avanceret CAD-teknologi (Computer-Aided Design) er alle strukturelle komponenter blevet omhyggeligt optimeret for at sikre maksimal ydeevne og holdbarhed.

◆ Standardkonfiguration

INGEN.	Tilfreds	INGEN.	Tilfreds	INGEN.	Tilfreds
1	Fuldt lukket afskærmning	6	Arbejdslampe	11	Ankerbolte & nivelleringspuder
2	Spånbakke og kølevæsketank	7	Stiv bankning	12	Spindel luftgardin beskyttelsessystem
3	Automatisk smøresystem	8	El-skabs varmeveksler	13	Håndholdt spånluftpistol
4	Transformer	9	M30 automatisk sluk-system	14	Værktøjskasse
5	Ankerbolte & nivelleringspuder	10	Maskinrensende vandpistol	15	–

◆ Valgfri konfiguration

INGEN.	Tilfreds	INGEN.	Tilfreds	INGEN.	Tilfreds
1	FANUC 31iMB / SIEMENS 828D controller	9	Automatisk arbejdsemnemålesystem	17	Manuelt universal fræsehoved
2	8.000 RPM / 10.000 RPM Direkte-koblet spindel	10	24T/32T/40T/60T Kædeværktøjsmagasin	18	Semi-automatisk universal fræsehoved
3	Søjleforhøjelse (200 mm)	11	El-skab klimaanlæg	19	Manuelt forlængerhoved
4	Z-akse 1.200 mm lineær guide	12	Olie-forsynet værktøjsholder (BIG)	20	Fem-sidet ophængsbetjeningsboks
5	Fuldt lukket afskærmning (med topdæksel)	13	Under-arbejdsbord	21	AICCI funktion
6	4. akse interface	14	Skiveolie-vandudskiller	22	3-akset separat positionsgiver
7	Automatisk værktøjslængdemålesystem	15	Manuelt 90 graders fræsehoved	23	3-aksede lineære skalaer
8	5 graders indeksering 90 graders fræsehoved	16	Trinpedal (arbejdsbord foran)	24	NURBS interpolationsfunktion

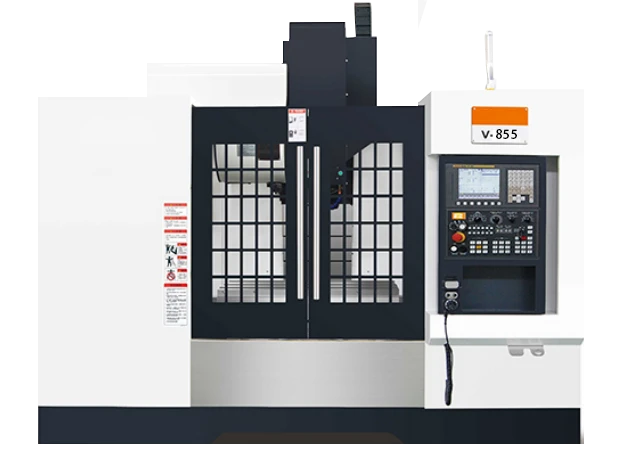

VMC-855L Lodret bearbejdningscenter

product-627-463

Som et robust, tungt lodret bearbejdningscenter anvender VMC-855L Taiwan Syntec 22MA CNC-system med matchede servodrev og motorer til 3-aksekobling. Den er ideel til batchbearbejdning af komplekse, multi-processer, højpræcisionsdele, der kræver gentagen fastspænding og forskelligartet værktøj. Det udmærker sig ved bearbejdning af kassedele, komplekse overflader, specialformede komponenter, skiver, ærmer og plader, der er meget udbredt i elektronik, maskiner, bilindustrien, rumfart, skibsbygning og forsvarsindustri.

◆ Strukturelle egenskaber

INGEN.	Komponent	Funktioner
1	Overordnet struktur	Hovedstøbegods er støbejern af høj-kvalitet med forstærkede indvendige ribber, fuldt udglødet og optimeret via finite element-analyse. Den tilbyder høj styrke, stabil ydeevne og minimal deformation, hvilket bevarer langtids-stivhed og nøjagtighed.
2	Spindel	Kasse-spindelhoved med forstærkede ribber, udstyret med P4 ultra-præcisionsvinkelkontaktkuglelejer og stor-spændvidde for at modstå tunge radiale/aksiale belastninger og reducere vibrationer. Taiwan BT40-spindel (8000/10000/12000 rpm) drevet af japansk høj-støjsvag rem eller direkte kobling for stabil,{10}}langvarig transmission. Spindelluftgardin forhindrer støvindtrængning, beskytter nøjagtighed og levetid.
3	Transmissionsdele	Bruger schweiziske SKF-præcisionslejer og Taiwan PMI høj-præcisionskugleskruer med for-strækning for at eliminere termisk forlængelse, øge stivheden og opretholde langtids-nøjagtighed.
4	Styreskinner	3-akse høj-præcision, høj-hastighed, kraftige lineære kuglestyr sikrer dynamisk nøjagtighed og holdbar levetid.
5	Kontrolsystem	Højtydende-Taiwan Syntec 22MA CNC-system leverer stabil kontrol og fuld bearbejdningsfunktionalitet.
6	Køre	X/Y/Z-akser bruger originale Taiwan Syntec servomotorer med højt drejningsmoment, hurtig respons og fremragende positioneringsstabilitet.
7	Smøring	Automatisk centraliseret smøring tilfører timet, afmålt olie til føringer og skruer, reducerer friktionen, forbedrer bevægelsesnøjagtigheden og forlænger levetiden.
8	Maskinbeskyttelse	Fuldt lukket skærm sikrer operatørens sikkerhed og indeholder kølevæske/spåner. Taiwan Yinxing teleskopdæksler i rustfrit stål beskytter styr og skruer. Forseglet el-skab med varmeveksler bibeholder komponentens renhed og lang levetid.
9	Kvalitetssikring	Samlingen kontrolleres til 50 % af de nationale standardtolerancer for at minimere kumulative fejl. 72-driftstimer-i tests overvåger støj, vibrationer, hurtig kørsel og værktøjsskift. Laserinterferometer, kuglestang, dynamisk balancer og CMM verificerer ydeevnen; kraftig skæring, stiv anboring og prøvebearbejdning bekræfter fabrikkens kvalitetsstandarder.

◆ Modeller

Lodret bearbejdningscenter specifikationer

Model/Enhed	Enhed	V-850L	V-855/855L	V-1160/1160L	V-966/966L
Arbejdsområde
X-aksevandring	mm	800	800	1100	900/900
Y-aksevandring	mm	500	550	600	600/650
Z-aksevandring	mm	500	550	600	600/600
Spindelnæse til arbejdsbord	mm	120–620	120–620	130–600	130–600/330–800
Spindel center til søjle	mm	550	550	600	600/650
Arbejdsbord
Arbejdsbord størrelse	mm	1000×550	1000×550	1200×600	1100×600
Maks. belastning	kg	500	650	800	1000
T-slot (B×Nr.×P)	mm×stk×mm	18×3×90	18×3×130	18×3×130	18×5×150
X/Y/Z ilgang	m/min	48×48×48	48×48×48	48×48×48	48×48×48
Spindel
Diskværktøjsmagasin	HANDLING	24T	24T	24T	24T
Spindelhastighed	rpm	8000/ 10000/ 12000/ 15000	8000/ 10000/ 12000/ 15000	8000/ 10000/ 12000/ 15000	8000/ 10000/ 12000/ 15000
Spindel tilspidsning	BT	BT-40	BT-40/BT-50	BT-40/BT-50	BT-40/BT-50
Spindelmotor	kW	7.5	11	11	11
Generelle data
3-akset drivkraft	kW	3-3-3	3-3-3	3-3-3	3-3-3
Positioneringsnøjagtighed	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Gentagelighed	mm	±0.003/300	±0.003/300	±0.003/300	±0.003/300
Kraftbehov	kVA	20	20	30	30
Lufttryk	bar	6–7	6–7	6–7	6–7
Kølevæske pumpe	HP	2P	2P	2P	2P
Overordnede dimensioner	mm	2700×2400×2500	3200×2800×2800	3200×2800×2800	3700×3500×3200
Nettovægt	kg	5500	6000	6500	6500
Kontrolsystem		FANUC 0i-MF / Mitsubishi M80 / Siemens 828D	FANUC 0i-MF / Mitsubishi M80 / Siemens 828D	FANUC 0i-MF / Mitsubishi M80 / Siemens 828D	FANUC 0i-MF / Mitsubishi M80 / Siemens 828D

Punkt	Enhed	V-1270/1270L	V-1380/1380L	V-1580/1580L	V-1890/1890L
Arbejdsområde
X-aksevandring	mm	1250	1300	1500	1800
Y-aksevandring	mm	720	800	800	900
Z-aksevandring	mm	600	800	800	850
Spindelnæse til arbejdsbord	mm	115-735 (BT40:150-770)	130–800	130–800	170–1020
Spindel center til søjle	mm	791/770	800	800	1000
Arbejdsbord
Arbejdsbord størrelse	mm	1320×720	1500×800	1700×800	2000×920
Maks. belastning	kg	800	1200	1500	2200
T-slot (B×Nr.×P)	mm×stk×mm	18×5×125	18×5×150	22×5×150	22×5×165
X/Y/Z ilgang	m/min	24×24×20	20×20×15	20×20×15	15×15×15
Spindel
Diskværktøjsmagasin	HANDLING	24T	24T	24T	24T
Spindelhastighed	rpm	8000/10000/12000/15000	8000/10000/12000	8000	8000
Spindel tilspidsning	BT	BT40 (opt. BT40/Ø150 / BBT40)	BT-40/BT-50	BT-50	BT-50
Spindelmotor	kW	15/18.5	15/18.5	18.5/22	22/30
Generelle data
3-akset drivkraft	kW	3-3-3	4-4-4	4.5-4.5-4.5	5-5-5
Positioneringsnøjagtighed	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Gentagelighed	mm	±0.003/300	±0.003/300	±0.003/300	±0.003/300
Kraftbehov	kVA	20	20	40	50
Lufttryk	bar	6–7	6–7	6–7	6–7
Kølevæske pumpe	HP	2P	2P	2P	2P
Overordnede dimensioner	mm	3450×2950×3350	3850×3000×3300	4300×3300×3300	5200×3400×3500
Nettovægt	kg	9000	11500	13000	18000
Kontrolsystem		FANUC 0i-MF / Mitsubishi M80 / Siemens 828D	FANUC 0i-MF / Mitsubishi M80 / Siemens 828D	FANUC 0i-MF / Mitsubishi M80 / Siemens 828D	FANUC 0i-MF / Mitsubishi M80 / Siemens 828D

Firmaservice

Før-salgsservice

Vi fremstiller værktøjsmaskiner og leverer komplette skæreteknologiske løsninger, herunder udstyrsvalg, procesplanlægning, værktøjsdesign og automatisk bearbejdningslinjelayout.

Efter-salgsservice

I overensstemmelse med kundens-første princip tilbyder vi 24-timers fejlfinding og efter-service. For problemer på stedet bekræfter vi tjenestens ankomsttid inden for 24 timer.

Bygget med kraftig-struktur og høj-præcisionskomponenter giver dette kraftige vertikale bearbejdningscenter pålidelig ydeevne til krævende bearbejdningsopgaver.
